链板排屑机

链板排屑机

详细介绍

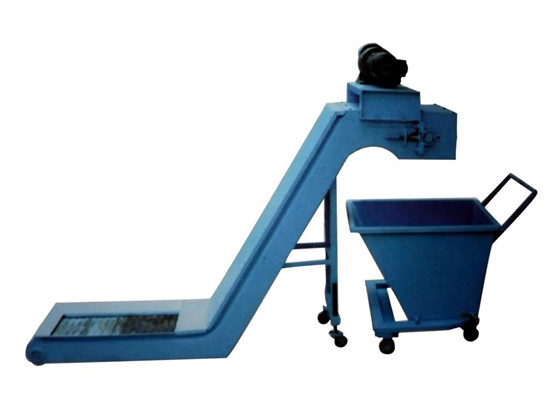

链板式排屑机



链板排屑机组成:

   链板排屑机有以下几部分组成、减速机、驱动链条、壳体、转动链条以及铰接链板。减速机输出动力,经驱动链条及壳体上的相关部件传递到转动链条上,与转动链条结合的铰接链板因转动将主机产生的切屑输送到指定工位。



链板排屑机的工作范围:

     链板排屑机切屑输送速度选择范围大,工作效率高,有效排屑宽度多样化,可提供充足的选用范围,通过变化输送速度、排屑宽度可以调整机器的排屑量,并且不受切屑种类限制,对钢件、铸铁、铜、铝、及非金属的各种切屑均可适用。



链板的大致内容及注意事项:

    链板排屑机的主要工作部分分为铰接式链板、它是由2mm厚的链板,3mm厚的档屑边,4mm后的刮屑板组成,材料均为1Cr18Ni9型优质不锈钢,链板整体成型,配合精密准确,运转稳定安静,坚固耐用,另外链板工作面上紧密的凸点设计有效的防止碎屑粘附,增加排屑能力,同时增加了链板的强度。该机器的运转部件与切屑是接触的,当切屑中混入较大异物时可能会导致卡滞、电机过载,所以都配备了扭力限定机构,通过它可能有效降低因操作不当给机器带来的损害。

     扭力限定机构传统上采用的是石棉摩擦材料,它所含的橡胶、甲醛和酚甲树脂等粘结剂在过载摩擦升温时是使其丧失摩擦稳定性,并迅速损坏,并且它的低导热性更增加了这一过程,所以抵抗过载能力极低。若驱动链条的润滑油进入摩擦面,它的摩擦转动作用将随之丧失。



 集屑车



集屑车用于收集各类排屑器从机床传送的各种切屑,底部装有轮子,可将切屑送出工作场地,便于集中清理,分为干式与湿式两种,干式料箱可以倾斜,将切屑倒出即可,湿式是在干式基础上加双层滤网,放油阀,以便于切屑中的冷却液与切屑分离,起到回收与环保作用,并可根据不同排屑量与用户要求,设计各种容积与功能不同的集屑车。
